产品概述

规格:

HA18-22A系列按钮开关样式多样美观，安装方便牢固，操作可靠稳定，产品有Φ22mm、Φ25mm、Φ30mm三种标准的安装孔径，适用范围广。

性能

采用优质工程阻燃材料，绝缘性能好，接触可靠，耐振动耐冲击；产品符合IEC60947-5-1、GB14048.5等标准。

结构

开关元件有带“自洁”功能的“慢动”、“快动”两种结构；开关座均可以积木式组合拼装，每个开关座可安装2个开关元件，最多可将8个开关元件按要求组合，能达到多种特定控制电路的要求。

型号说明

开关额定值

最小适应负载：3V AC/DC 5mA(参考值)

(可使用范围取决于使用环境和负载种类)

发光元件规格

注：

1、该系列均采用电源箱带灯形式，已内置灯珠保护电阻，不需外接。

2、以上均采用交直流通用的双向LED发光二极管，如需直流单向可定制；其他电压规格可按要求定制；红绿变色可定制。

性能特征

安装孔尺寸

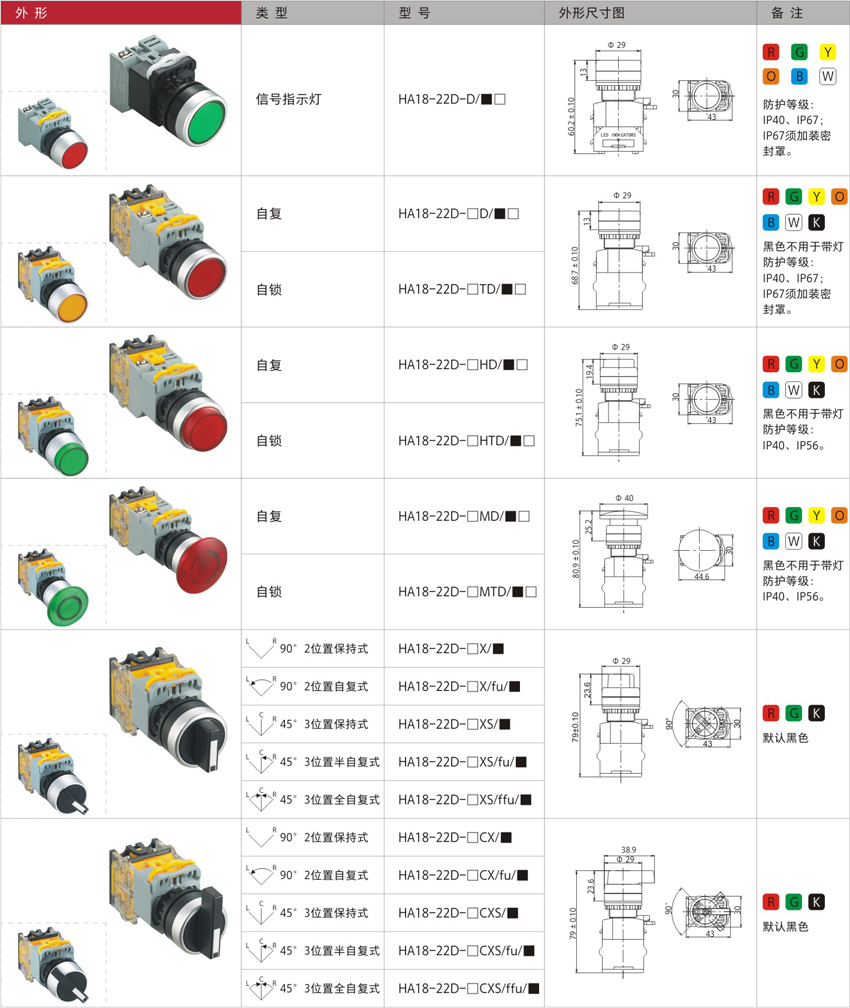

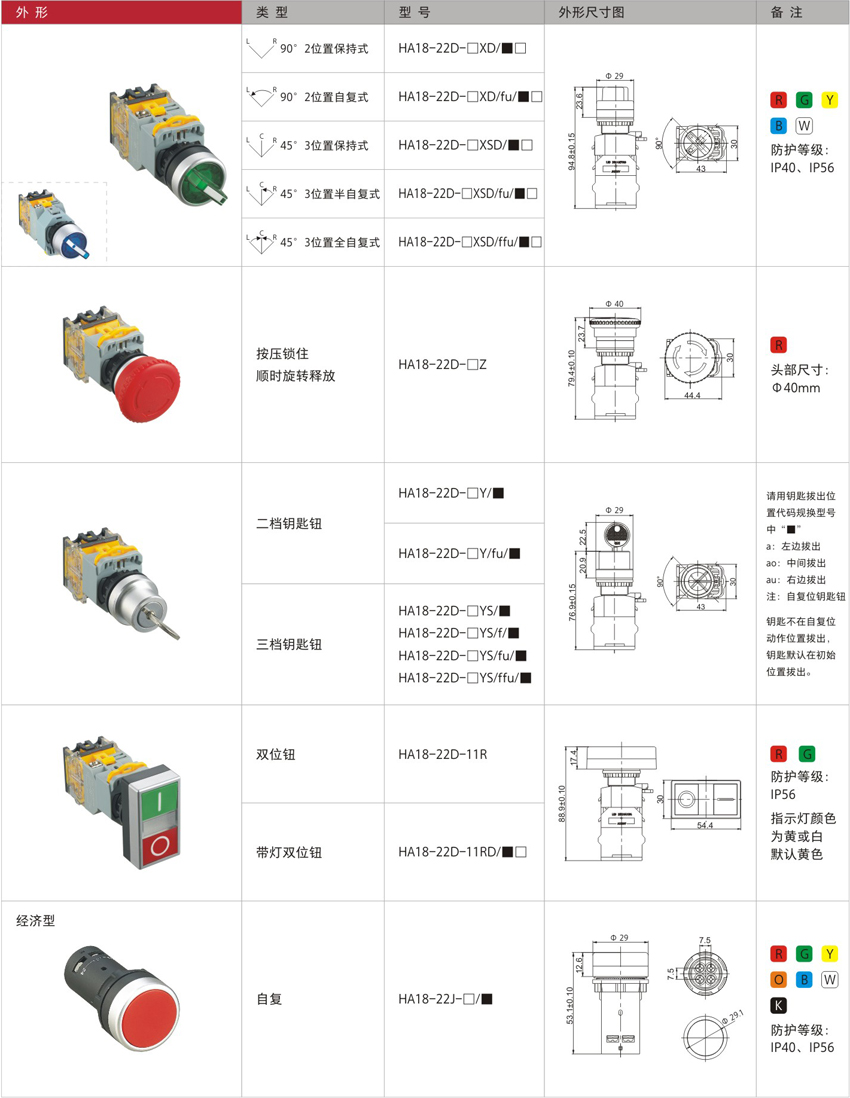

产品图例
