产品概述

HD16系列信号指示灯均采用LED发光芯片为光源，寿命长，能耗低、体积小、重量轻，是XD型各类白炽灯和氖灯信号指示灯的换代产品。灯罩采用高强度聚碳酸酯制成，具有良好的抗冲击性能，内置螺钉式接线，更加安全、方便。该系列信号指示灯适用于电力、电讯、机床、船舶、纺织、印刷、矿山机械等设备的线路中作信号指示、预告信号、事故信号及其他指示用信号。

性能特征

连续工作寿命≥40000小时

允许瞬间电压波动±20%(110V以上)

工频耐压：2.5kV(交流有效值)，1min

使用频率(AC)：50~60Hz

额定工作电流：≤20mA

光亮度：≥100cd/m²

相比漏电起痕指数CT1≥100，阻燃

绝缘电阻：Ui≤60V为5MΩ，60V

发光颜色：红、绿、黄、白、蓝、橙

内部接线示意图

注：

1、AC/DC型信号指示灯为电阻降压式，AC型信号指示灯为电容降压式。

2、110V及以上电压时，AC/DC型信号指示灯的外壳温升高于AC型信号指示灯。

使用注意事项

1、AC型信号指示灯的使用频率为50~60Hz，在其他频率段使用会损坏信号指示灯。

2、抗干扰信号指示灯的一般门限值在40V以下，如需更高的门限值请另说明；建议门限值不要太高，如干扰电压过高，请检查布线情况。

3、AC型双色灯不允许接线错误，否则会损坏信号指示灯。

4、指线尽量避免焊接式，应采用通用插头(2.5×0.8mm)连接，并套上保护套；如需焊接，须用30W以下电烙铁在3秒以内完成焊接，且不要向端子施加外力。

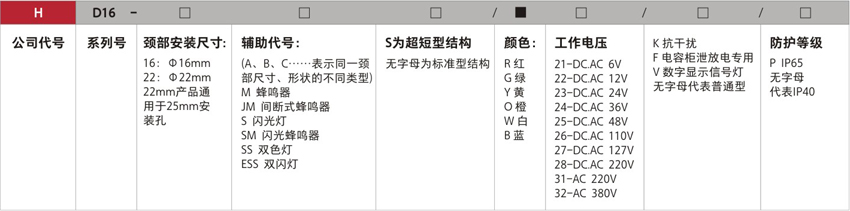

型号说明

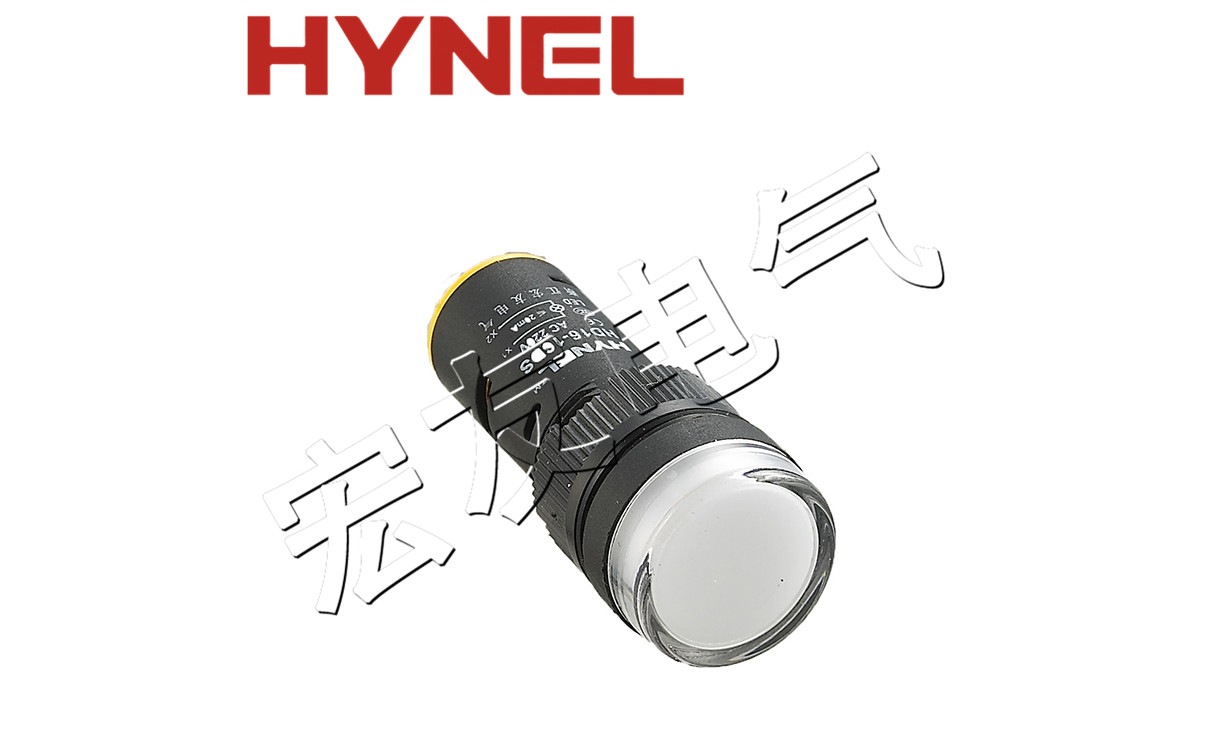

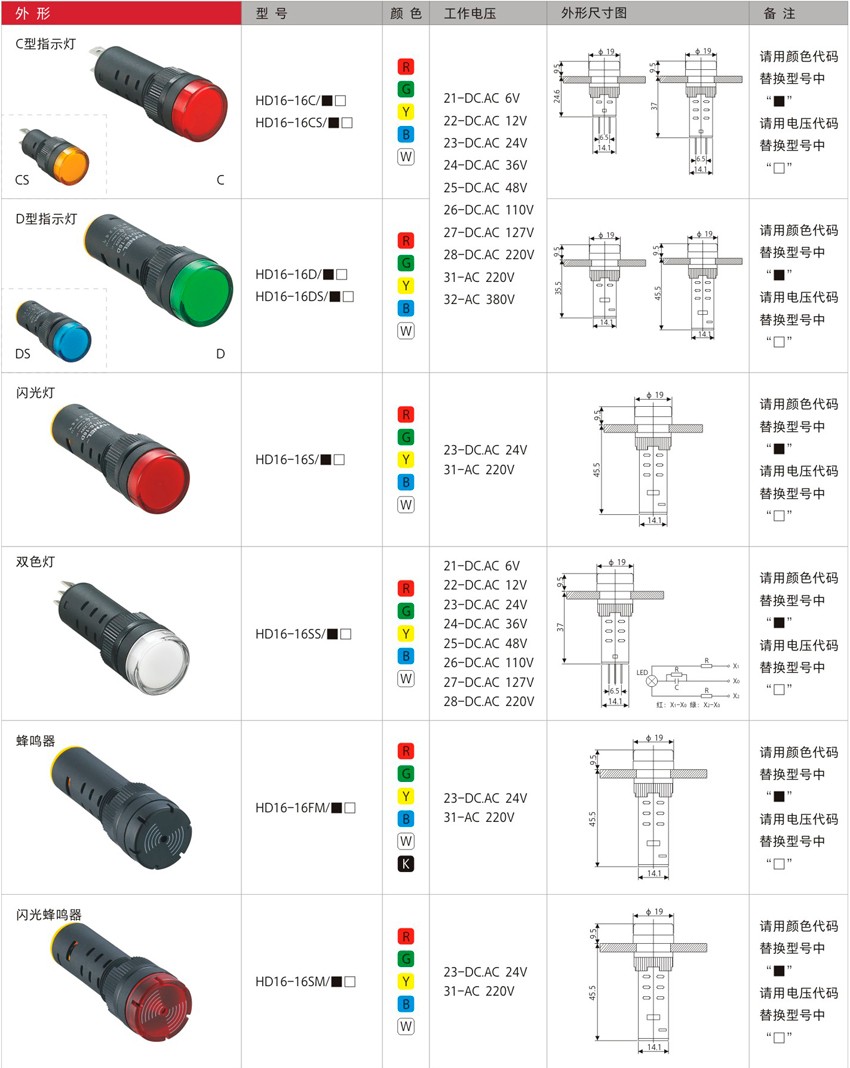

产品图例(Φ16)
